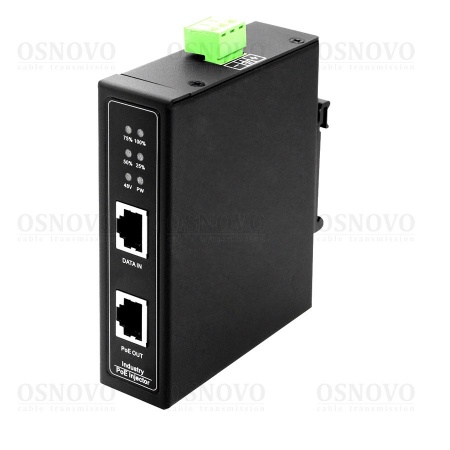

OSNOVO Midspan-1/303G, Промышленный Gigabit Ethernet PoE-инжектор

OSNOVO Midspan-1/303G промышленный PoE-инжектор Gigabit Ethernet на 30W предназначен для подачи питания на сетевое устройство по кабелю «витой пары». При этом питание и данные передаются по сетевому кабелю одновременно (технология PoE).

Инжектор оснащен 2 портами Gigabit Ethernet (входной и выходной с РоЕ). К выходному порту инжектора может быть
подключено РоЕ устройство мощностью до 30 Вт. Midspan-1/303G соответствует стандартам PoE IEEE 802.3af/at и автоматически определяют подключенные РоЕ устройства.

Инжектор Midspan-1/303G работает с промышленными блоками питания c выходным напряжением DC50-57V. (блок питания в комплект поставки не входит).

Инжектор Midspan-1/303G подойдет при необходимости обеспечить питанием сетевое устройство мощностью до 30 Вт, если нет возможности проложить дополнительную линию питания.

Особенности оборудования

• Соответствие стандартам IEEE 802.3 af/at, автоматическое определение подключаемых РоЕ-устройств;
• Максимальная мощность РоЕ – 30Вт;
• Индикация относительного уровня нагрузки РоЕ;
• Диапазон входного напряжения DC50 – 57V;
• Встроенная грозозащита 6 кВ (8/20мс);
• Защита от перегрузки по току;

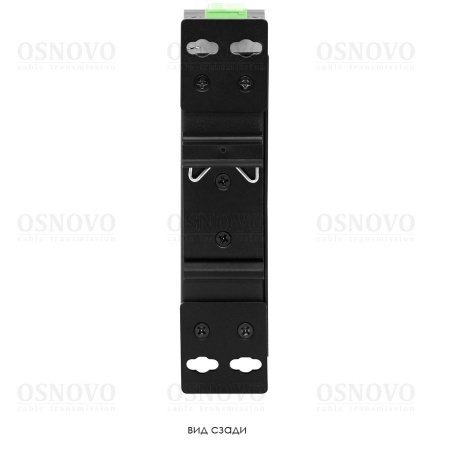

• Монтаж на DIN-рейку, на плоскую поверхность;
• Разработаны для использования в промышленной среде;
• Температурный режим: -40…+80ºС.

Разъёмы и индикаторы Midspan-1/303G

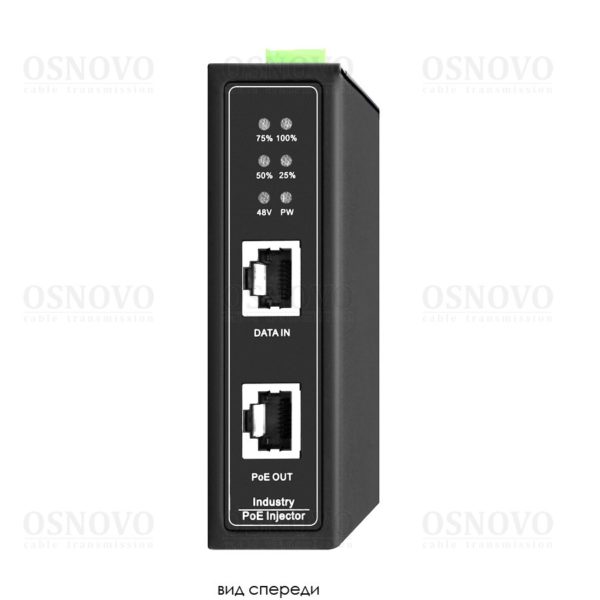

Рисунок 1. Разъемы и индикаторы инжектора Midspan-1/303G.

Таб.1 Назначение разъемов и индикаторов инжектора Midspan-1/303G.

№ п/п	Обозначение	Назначение
1	100% 75% 50% 25%	LED-индикаторы относительного уровня нагрузки РоЕ. Горят зеленым при достижении соответствующих уровней нагрузки РоЕ.
2	48 V	LED-индикатор напряжения РоЕ. Горит зеленым – наличие напряжения РоЕ
3	PW	LED-индикатор питания. Горит зеленым – блок питания подключен.
4	DATA IN	Разъем RJ-45 для подключения сетевого устройства на скорости 10/100/1000 Мбит/с.
5	PoE OUT	Разъем RJ-45 для подключения РоЕ-устройства на скорости 10/100/1000 Мбит/с.
6	–	Клемма для подключения «-» блока питания
7		Винтовая клемма для заземления инжектора
8	+	Клемма для подключения «+» блока питания

Подключение Midspan-1/303G

Рисунок 2. Типовая схема подключения инжектора Midspan-1/303G.

Внимание!

• При подключении БП к инжектору строго соблюдайте полярность.
• Для питания инжектора используйте БП AC230V/DC50-57V мощностью более 30Вт (в комплект поставки не входит):
• Для обеспечения функционирования встроенной грозозащиты необходимо надежно заземлить корпус инжектора (7) Рис.2.
• В случае обнаружения неисправностей не разбирайте устройство и не ремонтируйте его самостоятельно.
