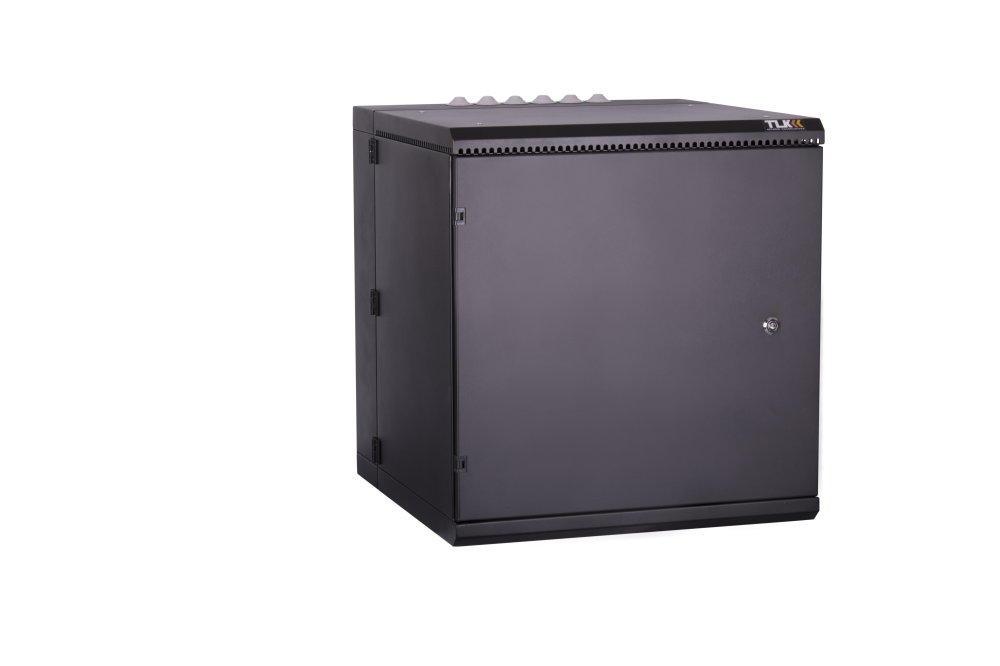

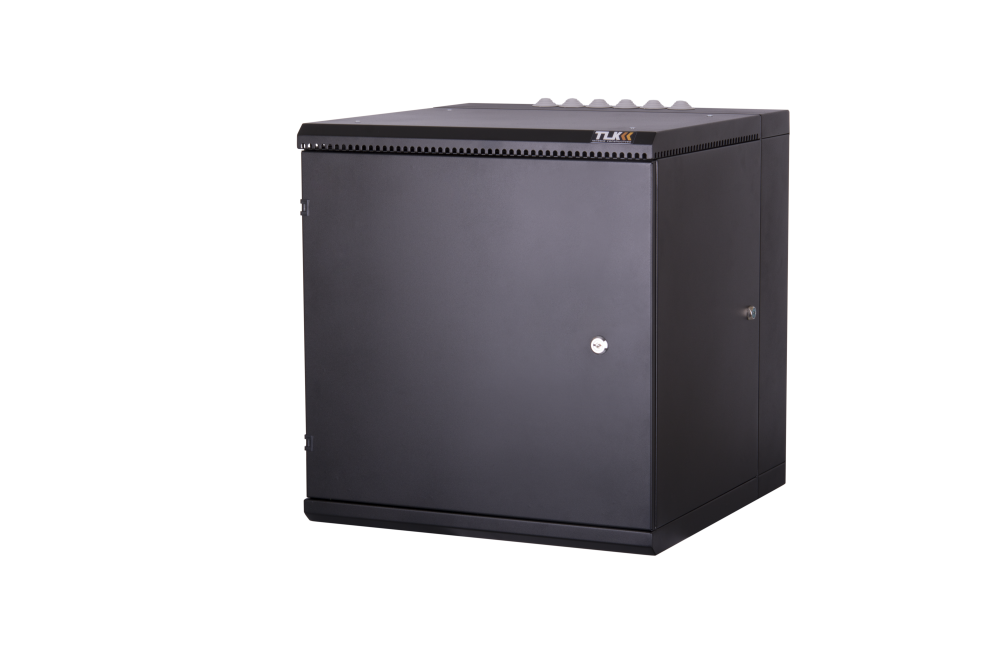

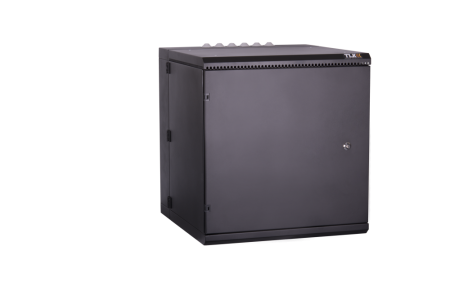

Настенный двухсекционный шкаф TLK 19", 18U, металл.дверь, промышленный, 600х904х600, IP55, RAL 9004

Настенные промышленные двухсекционные шкафы серии Indystry (TWM) — это защищенное решение для размещения малых объемов телекоммуникационного оборудования, в помещениях с повышенной запыленностью, влажностью, в местах возможного воздействия агрессивных сред, риска механического повреждения, а также в условиях повышенной вибро- и сейсмоактивности, и требуется частое обслуживание оборудования. Настенные шкафы используют там, где применение напольных шкафов нецелесообразно. Основной особенностью шкафов серии TWM является, наличие фальш-крыши, поворотной секции, системы уплотнительных контуров, наличие фильтрующих элементов - все это предоставляет расширенные возможности для эксплуатации и защиты оборудования. Шкаф представляет собой металлическую конструкцию, состоящую из неподвижной и поворотной секции, двери и съемной фальш-крыши. Поворотная секция дает возможность доступа к тыловой части устанавливаемого оборудования. Наличие фальш-крыши, уплотнительных контуров у неподвижной и поворотной секций и двери, вентиляционных проемов с фильтрующим элементом, а также гермовводов обеспечивают класс защиты шкафа IP55. Наличие замка в двери и основной секции предотвращают несанкционированный доступ к оборудованию. Для монтажа различного оборудования, внутри шкафа располагаются две пары монтажных направляющих 19”, регулируемых по глубине. Для установки монтажных панелей, DIN-реек, а также электросилового оборудования неподвижная секция шкафа оснащена стационарными планками. Ввод и вывод кабеля осуществляется через отверстия герметизированных вводов в верхней и нижней сторонах неподвижной секции шкафа. Система вентиляции состоит из двух вентиляционных проемов, оснащенных сменными фильтрами. Проемы расположены в потолке и основании поворотной секции. Принудительная вентиляция установленного оборудования, возможна установкой вентиляторного блока на 2 вентилятора с фильтрами в потолочный вентиляционный проем. Все токопроводящие части шкафа заземлены между собой. При подключении внутреннего контура к внешней шине заземления, шкаф может служить экранирующим контейнером, снижающим электромагнитные наводки на оборудование. Антикоррозионное покрытие выполнено ударопрочной порошковой краской. Крепление шкафа к стене осуществляется через монтажные отверстия в неподвижной секции. Шкаф выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601-90 (19-дюймовому стандарту IEC 297). Максимальная допустимая распределенная нагрузка на шкаф серии TWM составляет 75 кг. Степень защиты шкафа по ГОСТ 14254-96 (МЭК 529-89) составляет IP55. Шкаф поставляется в собранном виде.

Ключевые особенности

Цельносварная конструкция обеспечивает высокую жесткость. Антикоррозионное декоративное покрытие выполнено ударопрочной порошковой краской .

Для предотвращения несанкционированного доступа дверь и поворотная секция снабжены замком.

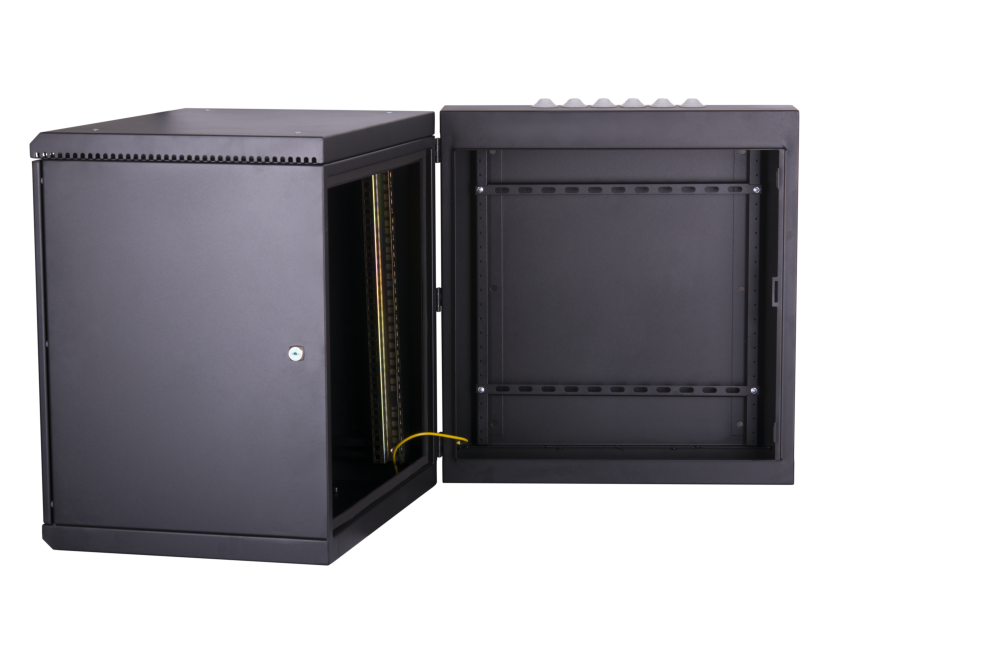

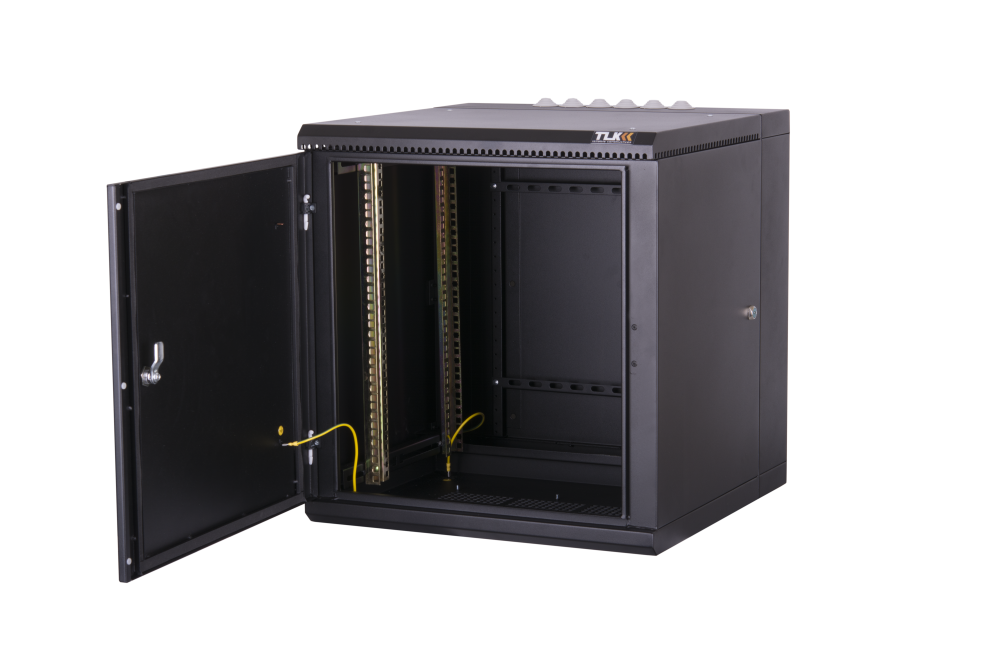

Угол открытия двери и поворотной секции в 180 градусов обеспечивает удобный доступ к оборудованию с передней и задней стороны.

Съемная фальш-крыша обеспечивает дополнительную механическую защиту и защиту от атмосферных осадков, а наличие перфорации по периметру способствует вентилируемости шкафа.

Наличие уплотнительных контуров двери и поворотной секции обеспечивают герметизацию стыков.

Наличие универсальных герметизированных кабельных ввод-сальников позволят заводить кабель различного сечения.

Вентиляционные проемы в потолке и основании поворотной секции оснащены съемными фильтрами, а также возможностью установки в потолке вентиляторного блока с фильтром без нарушения пылезащиты.

4-е гальванически оцинкованных монтажных профиля из 1,5 мм стали обеспечивают надежное закрепление оборудования. Глубину установки можно регулировать. Неподвижная «пристенной» секция оснащена стационарными планками с отверстиями для монтажа электрооборудования.

Места крепления к стене дополнительно усилены с внутренней стороны.

Все токопроводящие элементы шкафа соединены между собой проводами заземления.

Характеристики
