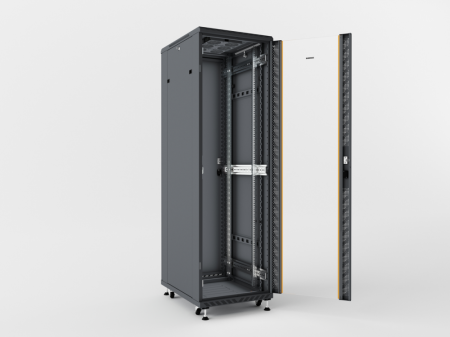

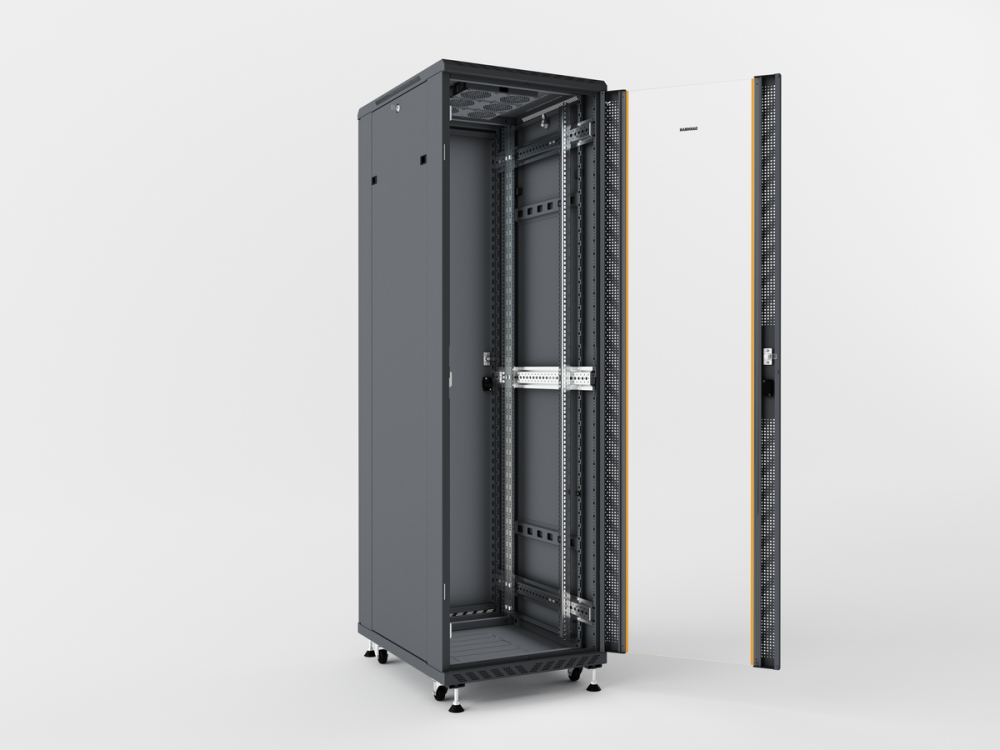

Шкаф телекоммуникационный монтажный серии TFD универсальной сборно-разборной конструкции предназначен для размещения в нем телекоммуникационного, серверного, кроссового и другого оборудования стандарта 19 дюймов (19"), в соответствии с ГОСТ 28601.2 (МЭК 297-2).
Изделие предназначено для использования в стационарных условиях внутри помещений, защищенных от воздействия атмосферных факторов; подходит как для офисных, так и технических помещений. Базовая степень защиты от пыли и влаги: IP20.
Оборудование систем передачи и хранения информации размещается внутри шкафа на вертикальных направляющих (19-дюймовых монтажных профилях) с юнитовой (U) разметкой, устанавливаемых попарно спереди и сзади шкафа.
Партномер | Полезная высота |
Ширина, мм |
Глубина, мм | Высота, мм |
Вес брутто (ном.), кг |
Ном. объем упаковки, м3 |
|
---|---|---|---|---|---|---|---|
габаритная (D) |
полезная (D1) |
||||||
TFD-1866-AS | 18U | 600 | 600 | 510 | 988 | 63,6 | 0,286 |
TFD-1866-DD | 53,8 | ||||||
TFD-1868-AS | 800 | 710 | 66,6 | 0,315 | |||
TFD-1868-DD | 62,0 | ||||||
TFD-1861-AS | 1000 | 910 | 75,1 | 0,344 | |||
TFD-1861-DD | 70,5 | ||||||
TFD-2266-AS | 22U | 600 | 600 | 510 | 1166 | 65,8 | 0,329 |
TFD-2266-DD | 62,3 | ||||||
TFD-2268-AS | 800 | 710 | 73,6 | 0,361 | |||
TFD-2268-DD | 70,1 | ||||||
TFD-2261-AS | 1000 | 910 | - | - | |||
TFD-2261-DD | 79,5 | 0,393 | |||||
TFD-2288-AS | 800 | 800 | 710 | 87,5 | 0,447 | ||
TFD-2288-DD | - | - | |||||
TFD-2766-AS | 27U | 600 | 600 | 510 | 1388 | - | - |
TFD-2766-DD | - | ||||||
TFD-2768-AS | 800 | 710 | 82,8 | 0,422 | |||
TFD-2768-DD | - | - | |||||
TFD-2761-AS | 1000 | 910 | - | - | |||
TFD-2761-DD | - | - | |||||
TFD-3266-AS | 32U | 600 | 600 | 510 | 1610 | 81,0 | 0,442 |
TFD-3266-DD | 73,4 | 0,400 | |||||
TFD-3268-AS | 800 | 710 | 94,5 | 0,516 | |||
TFD-3268-DD | 85,5 | ||||||
TFD-3261-AS | 1000 | 910 | 102,2 | 0,516 | |||
TFD-3261-DD | 93,2 | 0,500 | |||||
TFD-3288-AS | 800 | 800 | 710 | 111,6 | 0,591 | ||
TFD-3288-DD | - | - | |||||
TFD-3766-AS | 37U | 600 | 600 | 510 | 1833 | - | - |
TFD-3766-DD | - | - | |||||
TFD-3768-AS | 800 | 710 | - | - | |||
TFD-3768-DD | 93,2 | 0,536 | |||||
TFD-3761-AS | 1000 | 910 | 115,7 | 0,575 | |||
TFD-3761-DD | - | - | |||||
TFD-3762-AS | 1200 | 1110 | - | - | |||
TFD-3762-DD | - | - | |||||
TFD-3788-AS | 800 | 800 | 710 | - | - | ||
TFD-3788-DD | 119,8 | 0,704 | |||||
TFD-4266-AS | 42U | 600 | 600 | 510 | 2055 | 100,2 | 0,551 |
TFD-4266-DD | 93,2 | ||||||
TFD-4268-AS | 800 | 710 | 105,1 | 0,591 | |||
TFD-4268-DD | 108,0 | 0,611 | |||||
TFD-4261-AS | 1000 | 910 | 124,4 | 0,635 | |||
TFD-4261-DD | 117,4 | ||||||
TFD-4262-AS | 1200 | 1110 | - | - | |||
TFD-4262-DD | 133,1 | 0,668 | |||||
TFD-4286-AS | 800 | 600 | 510 | 126,3 | 0,732 | ||
TFD-4286-DD | - | - | |||||
TFD-4288-AS | 800 | 710 | 133,0 | 0,753 | |||
TFD-4288-DD | 122,8 | 0,740 | |||||
TFD-4281-AS | 1000 | 910 | 140,8 | 0,828 | |||
TFD-4281-DD | 133,2 | 0,802 | |||||
TFD-4282-AS | 1200 | 1110 | 169,7 | 0,878 | |||
TFD-4282-DD | 156,7 | 0,974 | |||||
TFD-4766-AS | 47U | 600 | 600 | 510 | 2277 | 106,2 | 0,603 |
TFD-4766-DD | 91,1 | 0,579 | |||||
TFD-4768-AS | 800 | 710 | 124,5 | 0,669 | |||
TFD-4768-DD | 110,9 | 0,644 | |||||
TFD-4761-AS | 1000 | 910 | 135,4 | 0,695 | |||
TFD-4761-DD | 117,4 | 0,670 | |||||
TFD-4762-AS | 1200 | 1110 | - | - | |||
TFD-4762-DD | - | - | |||||
TFD-4786-AS | 800 | 600 | 510 | - | - | ||
TFD-4786-DD | - | - | |||||
TFD-4788-AS | 800 | 710 | 151,5 | 0,856 | |||
TFD-4788-DD | 137,4 | ||||||
TFD-4781-AS | 1000 | 910 | 161,4 | 0,907 | |||
TFD-4781-DD | 142,4 | 0,875 | |||||
TFD-4782-AS | 1200 | 1110 | 177,7 | 0,959 | |||
TFD-4782-DD | 167,2 |
Описание
- Обеспечивает монтаж оборудования по стандарту 19" (МЭК 297-2)
- Подходит для установки как в офисных, так и технических помещениях
- Передние двери доступны в стеклянном или металлическом исполнениях
- Перфорация 75% металлических дверей обеспечивает отличную вентиляцию
- Передние и задние двери оснащены замками с удобной поворотной ручкой
- Боковые панели фиксируются двумя боковыми защелками и замком под ключ

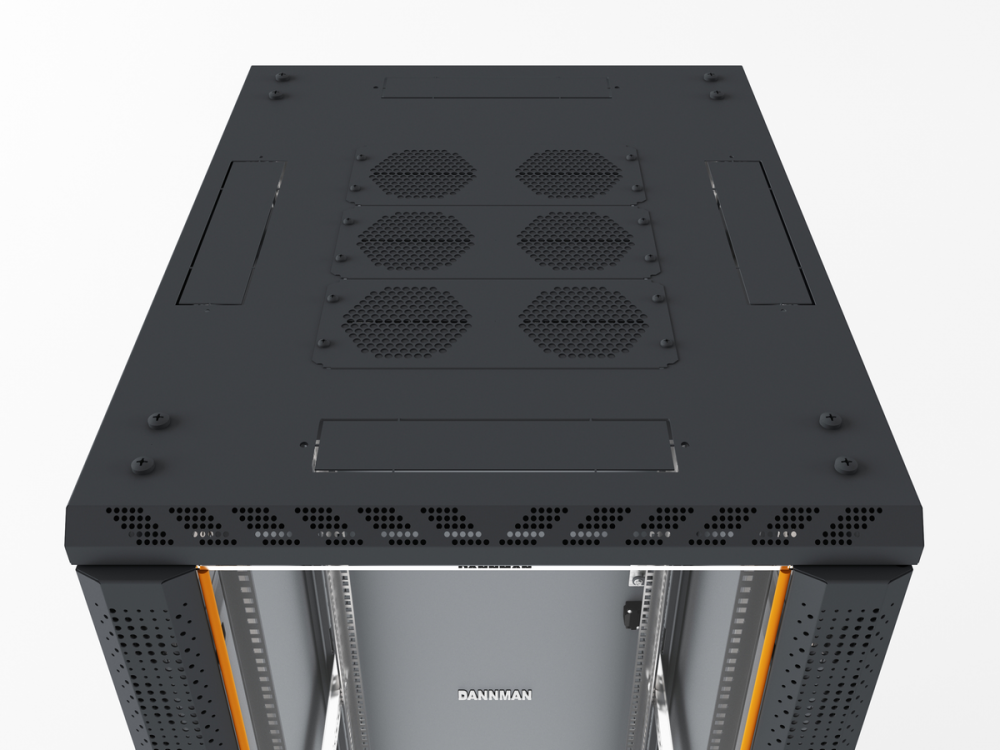

- В верхней и нижней панелях предусмотрены легкоудаляемые (выламываемые)
заглушки для установки панелей для ввода кабелей и вентиляторных модулей - Подвод/отвод кабелей возможен через отверстия в верхней и нижней панелях

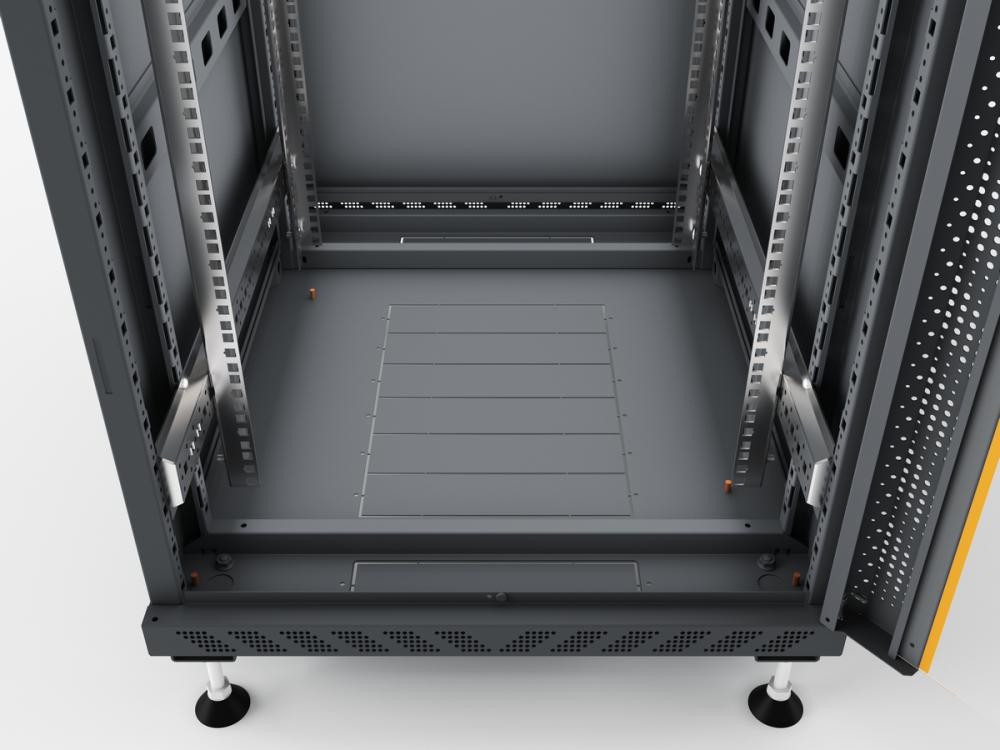

- При размещении тяжелого оборудования шкаф можно установить на цоколь
- Для соединения шкафов в ряд приобретаются дополнительные крепления
- В комплекте регулируемые ножки и ролики для перемещения шкафа
- Поставляется в разобранном виде в плоской картонной упаковке
Характеристики
Два варианта исполнения дверей

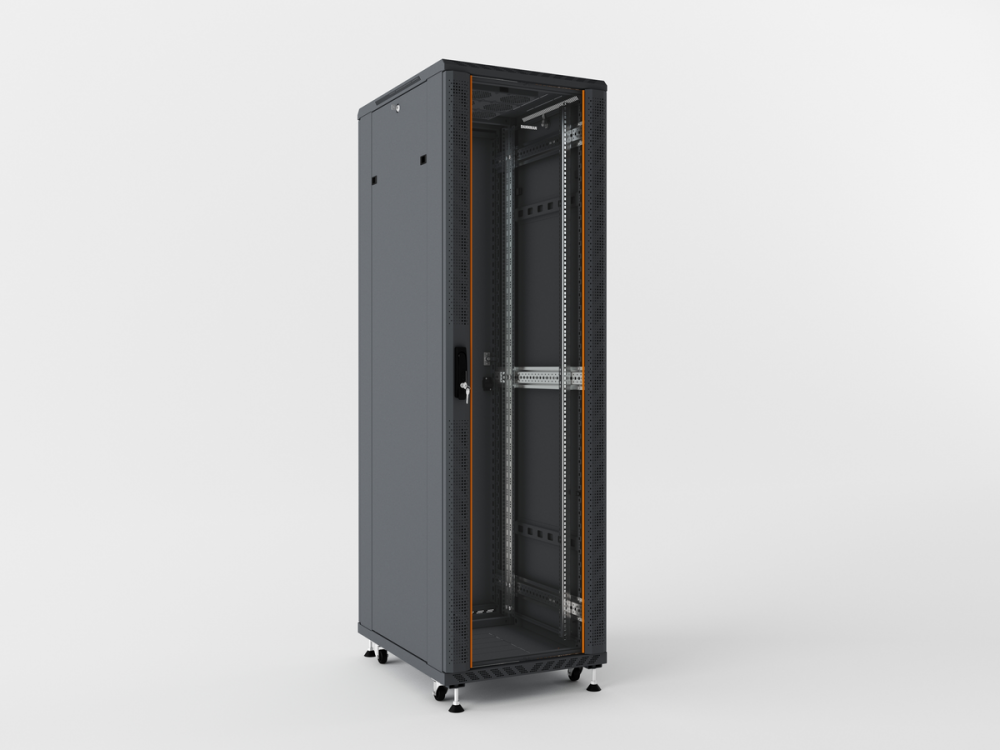

AS – передняя дверь стеклянная (с металлическими боковинами), задняя металлическая сплошная
DD – передняя и задняя двери металлические перфорированные (обе двери распашные)
Стандартные размеры
- Высота: 18, 22, 27, 32, 37, 42, 47U
- Ширина: 600, 800 мм (монтаж 19")
- Глубина: 600, 800, 1000, 1200 мм
Степень защиты
- IP 20
Допустимая статическая нагрузка*
- 800 кг – для шкафов шириной 600 мм
- 350 кг – для шкафов шириной 800 мм
* При равномерном распределении нагрузки по всем четырем 19-дюймовым монтажным профилям и установке одновременно на ножках и роликах.
Материалы
- Холоднокатаная сталь SPCC
- Закаленное стекло толщиной 4,7 мм (в случае стеклянной передней двери)
- Толщина стальных компонентов: рама каркаса, нижняя панель, задняя дверь, передняя дверь, боковые панели, верхняя панель – 1,2 мм; горизонтальные монтажные профили – 1,5 мм; 19-дюймовые монтажные профили – 2,0 мм
Отделка поверхности
- Корпус: порошковая краска черного цвета (RAL 9004); серый цвет – по заказу
- Внутренние стальные монтажные элементы (монтажные и горизонтальные профили): высококачественное антикоррозийное покрытие Aluzinc®
Совместимые вентиляторные модули

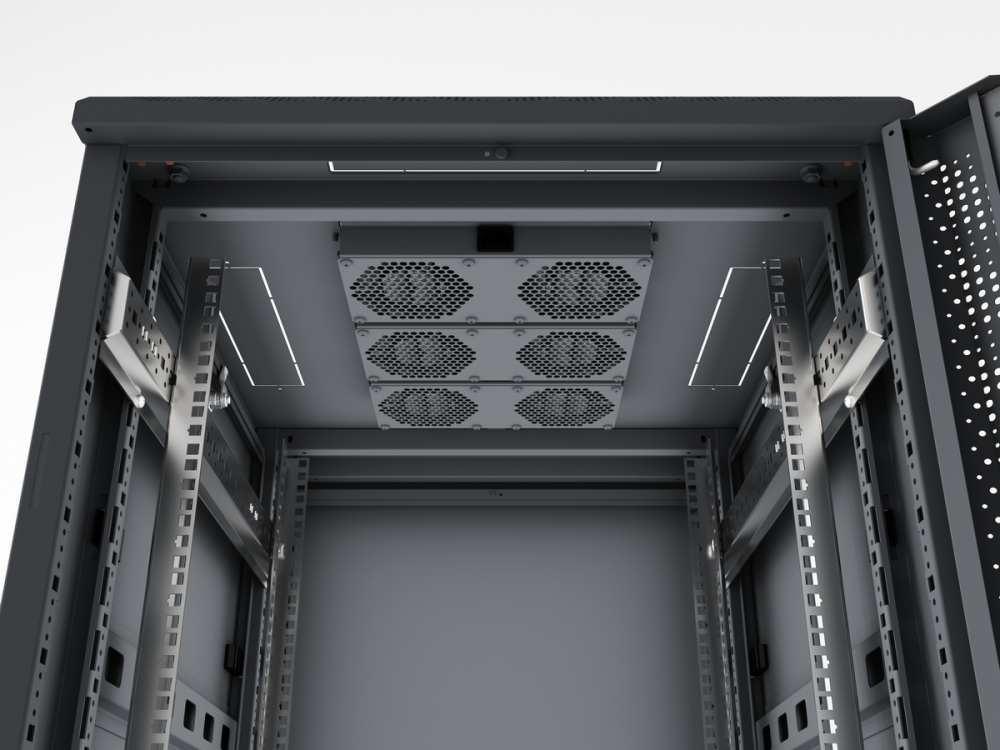

- В верхнюю и нижнюю панели шкафа можно устанавливать универсальные вентиляторные модули (приобретаются отдельно)
Стандартная комплектация
- Сборный каркас: передняя и задняя рамы каркаса
- Верхняя и нижняя панели каркаса (крыша и пол)
- Щеточный кабельный ввод (1 шт.) – для установки в верхнюю или нижнюю панель
- Передняя и задняя двери с рукоятками и замками
- Съемные боковые панели с защелками и замками (2 шт.)
- 19-дюймовые монтажные профили (4 шт.)
- Крепления для 19-дюймовых монтажных профилей (12/8 шт.) – только для шкафов шириной 800 мм
- Горизонтальные монтажные профили (6/4 шт.)
- Регулируемые ножки (4 шт.)
- Высокопрочные 2-дюймовые ролики (4 шт.)
- Крепежный комплект (винты, гайки, шайбы, саморезы)
- Комплект заземления (кабели, винты, гайки, шайбы) – шина заземления заказывается отдельно
- Вертикальный кабельный организатор – только для шкафов шириной 800 мм
Производитель
|
DANNMAN |
Глубина в мм
|
1200 |
Материал двери
|
Стеклянная |
Конструкция двери
|
Одинарная |
Ширина в мм
|
800 |
