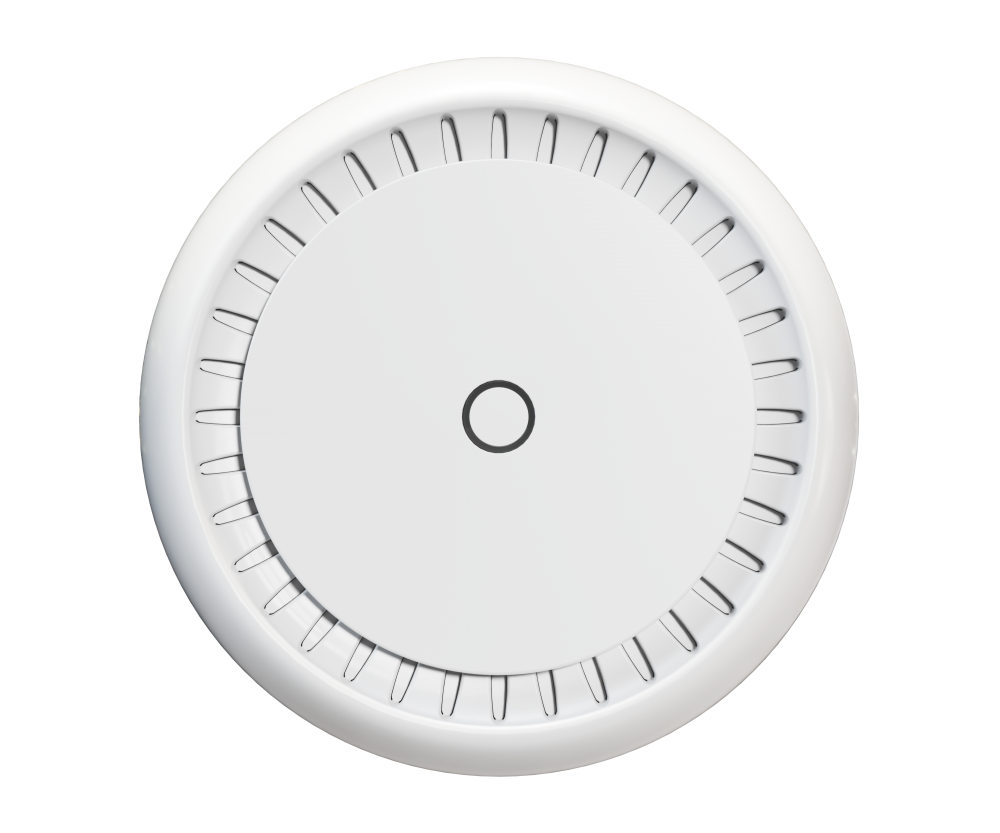

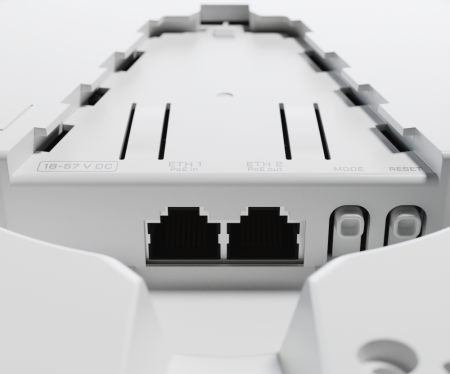

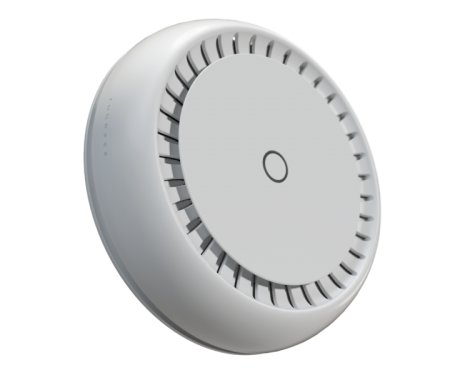

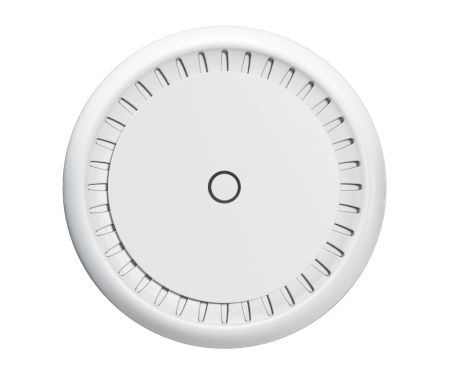

Точка доступа MikroTik cAP XL ac (RBcAPGi-5acD2nD-XL) оснащена двумя гигабитными ethernet-интерфейсами, один из которых с поддержкой РоЕ-выхода, а так же двумя радиомодулями 2,4 и 5 ГГц с поддержкой IEEE 802.11a/b/g/n/ac (Wi-Fi 5). Все характеристики этого устройства подробно описаны далее на этой странице.
Параметр | Значение |
---|---|
Маркетинговое имя | cAP XL ac |
Код продукта | RBcAPGi-5acD2nD-XL |
Назначение | Точка доступа |
Операционная система | RouterOS |
Уровень лицензии RouterOS | 4 |
Количество ethernet-интерфейсов | 2 |
Количество SFP-интерфейсов | 0 |
Поддержка Wi-Fi | Да |
Архитектура | ARM 32 бита |
Процессор | IPQ-4018 |
Частота процессора | 716 МГц |
Количество ядер процессора | 4 |
Объем оперативной памяти | 128 МБ |
Объем постоянной памяти | 16 МБ |
Тип постоянной памяти | Flash |
Поддержка аппаратного шифрования | Да1 |
PoE-вход | Да |
PoE-выход | Да |
Размещение блока питания | Внешнее |
Охлаждение | Пассивное |
Мониторинг температуры процессора | Нет |
Мониторинг температуры печатной платы | Нет |
Мониторинг напряжения | Нет |
Мониторинг силы тока | Нет |
Кнопка переключения режимов (Mode) | Да |
Размеры | 191 x 42 мм |
Крепление в стойку | Нет |
Допустимая температура окружающей среды | От -40 до +70 °C |
Ожидаемое время работы до отказа | 100 000 часов при 25 °С |
Рекомендуемая розничная цена | 99 $ |
Проводные интерфейсы
Тип | Разновидность и скорость | Количество |
---|---|---|
Ethernet | 100 Мбит/с | – |
1 Гбит/с | 2 | |
2,5 Гбит/с | – | |
10 Гбит/с | – | |
SFP1 | SFP 1 Гбит/с | – |
SFP 2,5 Гбит/с | – | |
SFP+ 10 Гбит/с | – | |
SFP28 25 Гбит/с | – | |
QSFP+ 40 Гбит/с | – | |
QSFP28 100 Гбит/с | – | |
Комбо | Ethernet или SFP по 1 Гбит/с | – |
Ethernet или SFP+ по 10 Гбит/с | – | |
Серийный | RJ45 | – |
RS232 | – | |
USB | A-тип 2.0 | – |
A-тип 3.0 | – | |
MicroUSB AB-тип 2.0 | – | |
Карта памяти | MicroSD | – |
Разъем | miniPCIe | – |
M.2 | – |
Возможности свитч-чипа
На точке доступа MikroTik cAP XL ac (RBcAPGi-5acD2nD-XL) используется один свитч-чип Atheros 8327, который встроен в однокристальный микроконтроллер (SoC – System-on-a-Chip) Qualcomm IPQ-4018.
Параметр | Значение |
---|---|
Порты | ether1 – ether2 |
Поддержка неблокирующей коммутации | Да |
Зеркалирование трафика | Да |
Ограничение скорости на передачу (Tx) | Да |
Ограничение скорости на прием (Rx) | Да |
Количество записей в таблице коммутации | 2048 |
Количество записей в таблице VLAN | 4096 |
Количество записей в таблице правил коммутации | 92 |
На точке доступа cAP XL ac (RBcAPGi-5acD2nD-XL) возможно отключение аппаратной коммутации при активации некоторых опций, связанных с коммутацией. При отсутствии совместимости отключение происходит принудительно, не зависимо от того, какое значение указано в параметре Hardware Offload в настройках Bridge Port.
Технология | Совместимость |
---|---|
RSTP | Да |
MSTP | Нет |
IGMP Snooping | Нет |
DHCP Snooping | Да |
Bridge VLAN Filtering | Нет |
Агрегация каналов Bonding | Нет |
Поддержка VLAN
На точке доступа cAP XL ac (RBcAPGi-5acD2nD-XL) отсутствует возможность выполнения Bridge VLAN Filtering с помощью свитч-чипа.
Способ | Значение |
---|---|
Bridge VLAN Filtering с помощью процессора | Да |
Bridge VLAN Filtering с помощью свитч-чипа | Нет |
Interface VLAN | Да |
Switch VLAN | Да |
Беспроводные интерфейсы
Точка доступа MikroTik cAP XL ac (RBcAPGi-5acD2nD-XL) поддерживает протоколы IEEE 802.11a/b/g/n/ac (Wi-Fi 5) с поддержкой частот 2,4 и 5 ГГц. На устройство нельзя установить пакет wave2, который добавляет поддержку MU-MIMO. Устройство имеет маркетинговое обозначение AC1200, указывающее на суммарную скорость на всех частотах. LTE-интерфейсы отсутствуют.
Wi-Fi
Частота | Параметр | Значение |
---|---|---|
2,4 ГГц | Поколение1 | Wi-Fi 4 |
Стандарты | 802.11b/g/n | |
Максимальная скорость2 | 300 Мбит/с | |
Модель чипа | IPQ-4018 | |
Максимальная мощность передатчика | 26 дБм (400 мВт) | |
Количество радиоканалов | 2 | |
Характеристики MIMO (T x R : S) | 2 x 2 : 2 | |
5 ГГц | Поколение1 | Wi-Fi 5 |
Стандарты | 802.11a/n/ac | |
Максимальная скорость2 | 867 Мбит/с | |
Модель чипа | IPQ-4018 | |
Максимальная мощность передатчика | 26 дБм (400 мВт) | |
Количество радиоканалов | 2 | |
Характеристики MIMO (T x R : S) | 2 x 2 : 2 |
1 Формально устройства MikroTik не являются устройствами Wi-Fi, т.к. компания MikroTik не сертифицирует свои устройства в Wi-Fi Alliance на соответствие требованиям стандарта Wi-Fi.
2 Приведено значение для физического уровня модели OSI. В реальной жизни даже в самых идеальных условиях для передачи полезных данных получится достичь не более 50 % от указанного значения.
Ширина канала | 2,4 ГГц | 5 ГГц |
---|---|---|
5 МГц | Да | Да |
10 МГц | Да | Да |
20 МГц | Да | Да |
40 МГц | Да | Да |
80 МГц | Нет | Да |
160 МГц | Нет | Нет |
80+80 МГц | Нет | Нет |
Частота | Скорость | Чувствительность приемника | Мощность передатчика |
---|---|---|---|
2,4 ГГц | 1 Мбит/с | -100 дБм | 26 дБм |
11 Мбит/с | -94 дБм | 26 дБм | |
6 Мбит/с | -96 дБм | 26 дБм | |
54 Мбит/с | -78 дБм | 23 дБм | |
MCS 0 | -96 дБм | 26 дБм | |
MCS 7 | -73 дБм | 22 дБм | |
5 ГГц | 6 Мбит/с | -96 дБм | 26 дБм |
54 Мбит/с | -80 дБм | 21 дБм | |
MCS 0 | -96 дБм | 26 дБм | |
MCS 7 | -75 дБм | 20 дБм | |
MCS 9 | -70 дБм | 18 дБм |
LTE
На точке доступа MikroTik cAP XL ac (RBcAPGi-5acD2nD-XL) LTE-интерфейсы отсутствуют.
Антенны
Диаграмму направленности для устройства cAP XL ac (RBcAPGi-5acD2nD-XL) компания MikroTik не приводит. Известна ширина горизонтальной диаграммы направленности, которую можно узнать из приведенной далее таблицы.
Антенна или разъем | Параметр | Значение |
---|---|---|
Антенна Wi-Fi | Наличие | Да |
Количество | 21 | |
Размещение | Внутреннее | |
Коэффициент усиления для частоты 2,4 ГГц | 6 дБи | |
Коэффициент усиления для частоты 5 ГГц | 5,5 дБи | |
Коэффициент усиления для частоты 60 ГГц | – | |
Ширина горизонтальной диаграммы направленности | Круговая | |
Ширина вертикальной диаграммы направленности | Не приводится | |
Поляризация | – | |
Разъем для внешней антенны Wi-Fi | Наличие | Нет |
Количество | – | |
Тип разъема | – | |
Антенна 2G/3G/LTE | Наличие | Нет |
Количество | – | |
Размещение | – | |
Коэффициент усиления | – | |
Диаграмма направленности | – | |
Разъем для внешней антенны 2G/3G/LTE | Наличие | Нет |
Количество | – | |
Тип разъема | – |
1 Указано количество антенн, а не радиоканалов. Так как на разных частотах используется разное количество радиоканалов, то и количество задействованных антенн будет различаться.
Производительность
Распространенная ошибка при выборе
Распространенной ошибкой при выборе устройств является подбор устройства по одному из приведенных ниже принципов:
- возможность работы устройства с заданным количеством ПК;
- возможность работы устройства с заданным количеством VPN-туннелей.
Такой подход является в корне неверным, т.к. ключевую роль играет не количество техники или VPN-туннелей, а нагрузка, которую эта техника или VPN-туннели создают. В реальной жизни легко получить ситуацию, в которой 5 компьютеров будут нагружать устройство в разы сильнее, чем 50 компьютеров. Аналогичная ситуация складывается и с VPN-туннелями. Важно не количество туннелей, а нагрузка, которая создается этими туннелями.
Правильный способ оценки производительности
Производительность устройств принято оценивать в битах в секунду или в пакетах в секунду. Оценка в пакетах в секунду с технической точки зрения является более правильным способом, но не всегда самым удобным, особенно для начинающих специалистов.
Таблица производительности устройств MikroTik
Компания MikroTik приводит данные в виде таблицы, в столбцах которой указаны кадры размером 1518, 512 и 64 байт, а в строках – данные для программной коммутации (bridging) и маршрутизации при использовании FastPath либо правил в Bridge Filter, Simple Queue или IP Firewall Filter. Также иногда встречаются таблицы с информацией о скоростях при использовании IPSec.
Ошибки при оценке потенциальной пропускной способности устройств MikroTik
Распространенными ошибками при оценке потенциальной пропускной способности на cAP XL ac (RBcAPGi-5acD2nD-XL) являются:
- Оценка потенциальной пропускной способности по значениям, приведенным для FastPath. Эти значения являются самыми большими, но для того, чтобы технология FastPath заработала, одновременно должен быть соблюден ряд условий. В реальной жизни это встречается крайне редко, и поэтому значения, указанные для FastPath, надо игнорировать. Исключение необходимо сделать, только если заведомо известно, что будет использоваться FastPath.
- Оценка потенциальной пропускной способности устройства только по данным для кадров самого большого размера (1518 байт). На практике производится передача кадров разного размера – от 64 до 1518 байт – в разных пропорциях. Распределение кадров по размерам можно посмотреть на вкладке Overall Stats в настройках интерфейса.
- Оценка потенциальной пропускной способности по суммарному количеству имеющихся правил, а не по количеству правил, через которые прошел кадр/пакет. Рассмотрим разницу на примере IP-файрвола. В самых распространенных конфигурациях файрвола 99,9 % пакетов проходит только через одно первое правило в каждой из стандартных цепочек (Forward и Input), для которых настраивают файрвол. Разумеется, при условии что файрвол настроен корректно. Таким образом получается, что в файрволе может быть 100 правил, но при этом основная масса пакетов будет проходить только через одно правило. Поэтому надо учитывать, что в таблице результатов тестирования указывается количество правил, через которые кадр/пакет прошел, а не суммарное количество правил.
Результаты тестирования
Результаты тестирования получены с помощью программно-аппаратного комплекса XenaBay и соответствуют требованиям RFC2544. Значение принималось в качестве результата тестирования, если его можно было беспрерывно получать в течение 30+ секунд при условии потерь не более чем 0,1 %. Результаты тестирования отображают максимальные возможности точки доступа MikroTik cAP XL ac (RBcAPGi-5acD2nD-XL) в условиях, указанных в таблице. При изменении заданных условий значения с большой долей вероятности будут другими.
Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
---|---|---|---|---|---|---|---|
Кп/с | Мбит/с | Кп/с | Мбит/с | Кп/с | Мбит/с | ||
Программная коммутация (bridging) | FastPath | 162,5 | 1973,4 | 469,9 | 1924,7 | 1484,8 | 760,2 |
Программная коммутация (bridging) | 25 правил в Bridge Filter | 162,1 | 1968,5 | 352,9 | 1445,5 | 359,2 | 183,9 |
Маршрутизация (routing) | FastPath | 162,5 | 1973,4 | 469,9 | 1924,7 | 1488 | 761,9 |
Маршрутизация (routing) | 25 правил в Simple Queue | 162,5 | 1973,4 | 469,9 | 1924,7 | 506,3 | 259,2 |
Маршрутизация (routing) | 25 правил в IP Firewall Filter | 162,2 | 1969,8 | 240,8 | 986,3 | 242,9 | 124,4 |
Кп/с = kpps = 1000 пакетов в секунду.
Режим | Конфигурация | 1400 байт | 512 байт | 64 байт | |||
---|---|---|---|---|---|---|---|
Кп/с | Мбит/с | Кп/с | Мбит/с | Кп/с | Мбит/с | ||
1 туннель | AES-128-CBC + SHA1 | 37,9 | 424,5 | 59 | 241,7 | 61,6 | 31,5 |
256 туннелей | AES-128-CBC + SHA1 | 36 | 403,2 | 38,5 | 157,7 | 39,8 | 20,4 |
256 туннелей | AES-128-CBC + SHA256 | 36 | 403,2 | 38,5 | 157,7 | 39,8 | 20,4 |
256 туннелей | AES-256-CBC + SHA1 | 34,4 | 385,3 | 37,9 | 155,2 | 39,8 | 20,4 |
256 туннелей | AES-256-CBC + SHA256 | 34,4 | 385,3 | 37,9 | 155,2 | 39,8 | 20,4 |
Кп/с = kpps = 1000 пакетов в секунду.
Блок-схема
Для точки доступа cAP XL ac (RBcAPGi-5acD2nD-XL) компания MikroTik приводит один вариант блок-схемы, который можно увидеть ниже. На устройстве используется однокристальный микроконтроллер (SoC – System-on-a-Chip) Qualcomm IPQ-4018, в который встроены процессор, свитч-чип AR8327, который объединяет интерфейс ether1 и ether2, и два контроллера беспроводных сетей Wi-Fi. Пропускная способность шины между свитч-чипом Qualcomm AR8327 и процессором Qualcomm IPQ-4018 составляет 2 Гбит/с.
Электропитание
Параметр | Значение |
---|---|
Количество входов | 1 (PoE-вход ) |
Количество блоков питания | 1 |
Размещение блока питания | Внешнее |
Входное напряжение от блока питания | – |
Интерфейс с PoE-входом | ether1 |
Тип PoE-входа | 802.3af/at |
Входное напряжение PoE | 18–57 В |
Максимальная потребляемая мощность | 24 Вт |
Максимальная потребляемая мощность без дополнительного оборудования | 11 Вт |
Параметр | Значение |
---|---|
Порты с PoE-выходом | ether2 |
Тип PoE-выхода | Пассивный |
Выходное напряжение PoE | До 57 В1 |
Максимальный выходной ток при входном напряжении < 30 В | 500 мА |
Максимальный выходной ток при входном напряжении > 30 В | 330 мА |
Максимальный суммарный выходной ток | 500 мА |
1 Напряжение на PoE-выходе не может быть больше напряжения на входе устройства. При необходимости дать на PoE-выходе большее напряжение нужно заменить блок питания. При этом надо учитывать не только, то что напряжение у нового блока питания должно быть больше, но и суммарную мощность, которую может отдавать блок питания.
Операционная система и обновления
Устройство поставляется с предустановленной и активированной операционной системой RouterOS с лицензией 4-го уровня. Правила лицензирования для точки доступа MikroTik cAP XL ac (RBcAPGi-5acD2nD-XL) аналогичны правилам лицензирования для любых других устройств MikroTik:
- срок действия лицензии не ограничен;
- лицензия не может быть перенесена на другое устройство;
- неограниченный доступ к обновлениям в течение срока жизни продукта, но не менее пяти лет с момента приобретения устройства.
Комплект поставки
В комплект поставки входят:
- точка доступа MikroTik cAP XL ac (RBcAPGi-5acD2nD-XL);
- блок питания 24 В, 1,2 А;
- комплект дюбелей для крепления точки доступа MikroTik;
- гигабитный PoE-инжектор;

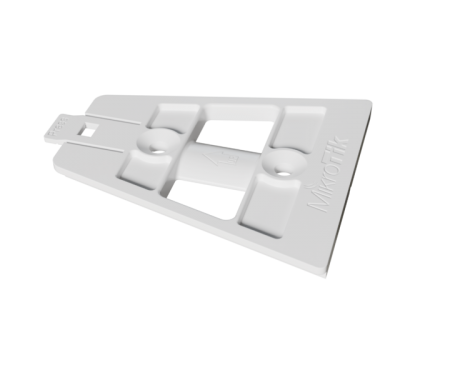

- комплект для крепления точки доступа MikroTik.
Прочее
Поддерживаемые способы аппаратного шифрования
Алгоритм шифрования | Алгоритм хеширования | Поддержка |
---|---|---|
DES and 3DES | MD5 | Нет |
SHA1 | Да | |
SHA256 | Да | |
SHA512 | Нет | |
AES-CBC | MD5 | Нет |
SHA1 | Да | |
SHA256 | Да | |
SHA512 | Нет | |
AES-CTR | MD5 | Нет |
SHA1 | Да | |
SHA256 | Да | |
SHA512 | Нет | |
AES-GCM | MD5 | Нет |
SHA1 | Нет | |
SHA256 | Нет | |
SHA512 | Нет |
Производитель
|
MikroTik |
