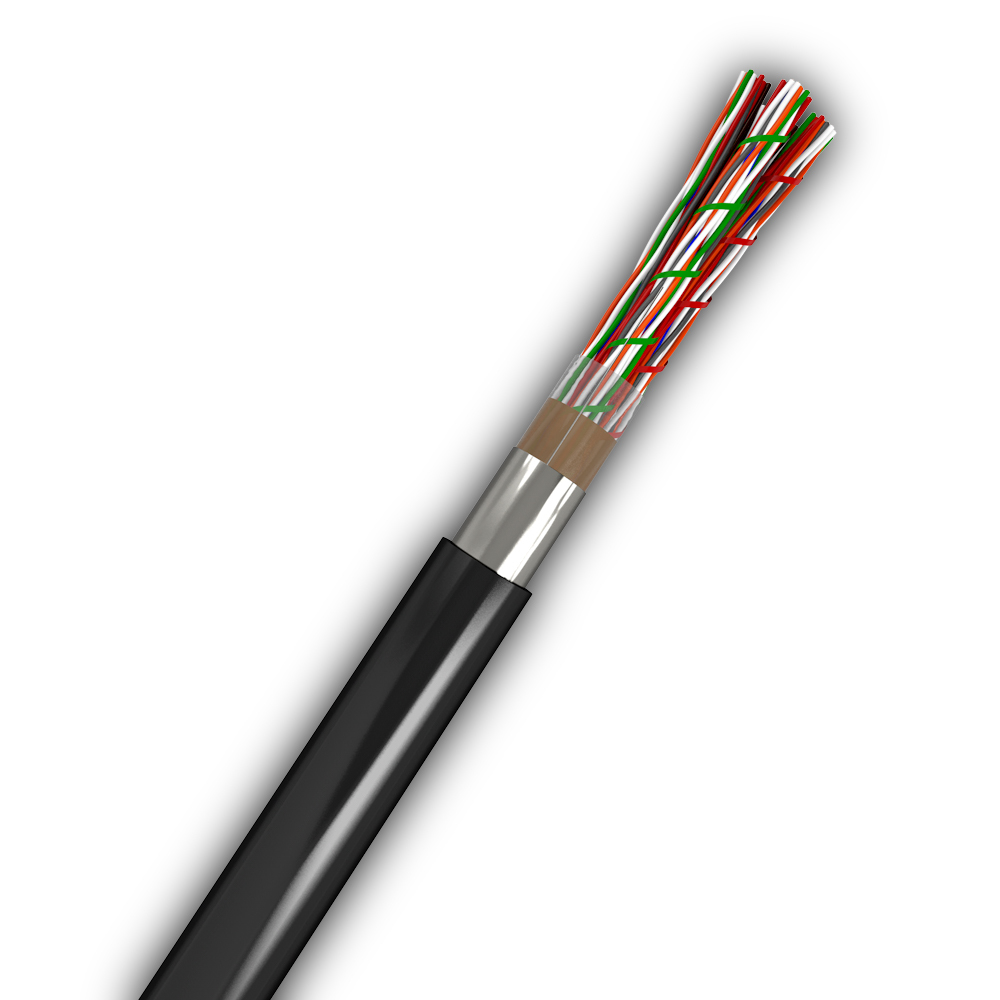

Кабель ТППэпЗ-АД 10х2х0,5

Артикул: ТППэпЗ-АД 10х2х0,5

Подробности

Уточнить наличие

Нашли дешевле?

Уточнить стоимость

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Стоимость указана с учётом НДС и может изменяться по согласованию с менеджером.

Характеристики

Производитель

—

Минсккабель

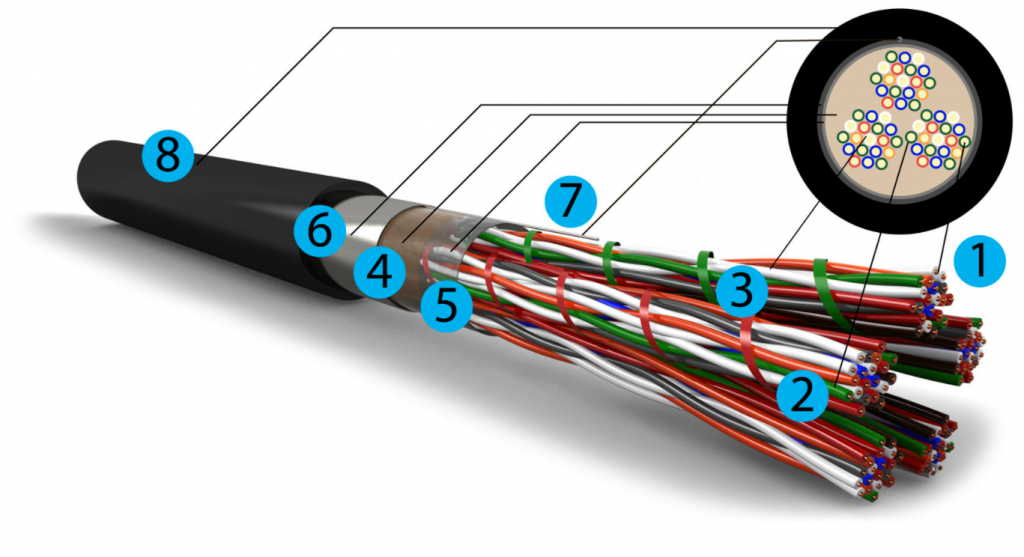

1 - Токопроводящая медная жила.
2 - Изоляция жилы – полиэтилен.
3 - Изолированные жилы скручены в пары, пары скручены в элементарные, затем элементарные пучки скручены в сердечник.
4 - Гидрофобный заполнитель;
5 - Поясная изоляция – полиэтилентерефталатная пленка.
6 –Экран - алюмополиэтиленовая лента.
7 –Луженая проволока под экраном.
8 - Наружная оболочка – полиэтилен.

Детали конструкции кабеля

Диаметр токопроводящих жил 0,40; 0.50; 0,64 мм

Технические характеристики

Вариант исполнения Без заполнения С заполнением
Диапазон температур эксплуатации -50 до 60°С -50 до 50°С
Срок службы, не менее 20 лет

Электрические характеристики

Электрическое сопротивление жилы постоянному току на 1 км длины и температуру 20°С, не более: 0,40 мм 0,50 мм 0,64 мм 139 Ом 90 Ом 55 Ом
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, приложенное: - между жилами рабочих пар - между жилами и экраном 1000 В 2000 В
Рабочая емкость на длине 1 км температуре 20°С: - для кабелей без заполнения - для кабелей с заполнением 45 нФ 50 нФ
Омическая асимметрия жил от величины сопротивления шлейфа цепи, не более 0,5 %

Расчетные значения диаметра и веса кабеля марки ТППэп-АД

Число пар	Наружный диаметр, не более, мм	Вес кабеля, кг/км
1х2	6,5	7,0
5х2	8,9	9,6
10х2	10,3	10,9
20х2	12,2	13,2
30х2	13,5	15,7
50х2	15,8	18,9
100х2	20,7	25,9
200х2	26,3	31,7
300х2	30,7	38,0

Расчетные значения диаметра и веса кабеля марки ТППэпЗ-АД

Число пар	Наружный диаметр, не более, мм	Вес кабеля, кг/км
1х2	7,1	7,4
5х2	10,2	11,0
10х2	11,7	12,1
20х2	13,1	16,0
30х2	15,7	18,5
50х2	18,4	23,2
100х2	24,0	31,5
200х2	31,1	36,5
300х2	37,5	44,0
