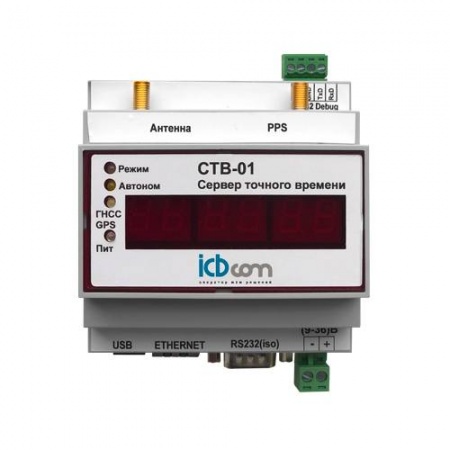

Сервер точного времени ICBCOM СТВ-01 АСНБ.428000.002

Сервер синхронизации времени «СТВ-01» на дин-рейку используется как средство реализации приема эталонной шкалы времени. Сервер точного времени применяется для работы в цифровых сетях фиксированной и мобильной связи SDH, NGN, LTE, WiMAX, в сетях теле и радио связи DAB/DVB, в компьютерных и вычислительных сетях LAN/WAN/MAN, в системах АИИС КУЭ, в промышленном и энергетическом производстве, системах метрологии и безопасности. Непосредственный прием данных реализуется при помощи данных, принимаемых со спутниковых систем ГЛОНАСС/GPS. Далее сервер времени передает полученные показания на сопряженные с сервером приборы и устройства, например, такое устройство, как NTP-часы. Сервер синхронизации времени «СТВ-01» состоит из выносного и корпусного блоков, антенны ГЛОНАСС/GPS и соединительного кабеля всепогодного исполнения.

Состав устройства

Программно-аппаратный комплекс временной синхронизации «Сервер точного времени СТВ-01» конструктивно состоит из следующих блоков:

• Серверный блок, размещаемый в помещении на DIN рейку – сервер точного времени.
• Антенна GPS/Глонасс.
• Антенный кабель.

Принцип работы

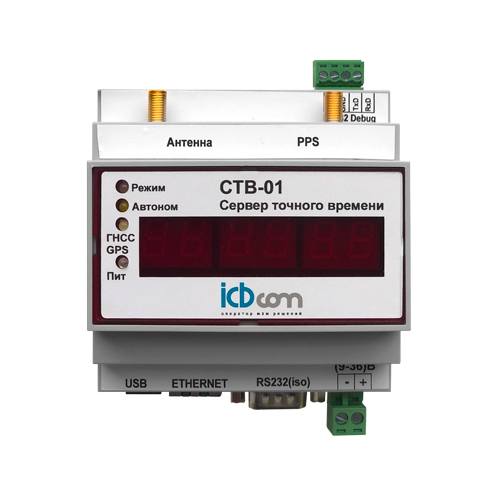

На корпусе прибора находятся светодиодные индикаторы, которые отображают режимы работы сервера времени:

• «Пит» - светодиод загорается после подачи питания на прибор.
• «Работа» - обозначает включенное состояние сервера, его работу.
• «GPS/Глонасс» - обозначает прием сигналов с соответствующих навигационных спутниковых систем, отсутствие индикатора означает отсутствие сигнала либо неподключенный внешний модуль.
• «Автоном» - означает автономный режим работы сервера, т.е. отсутствие синхронизации собственных часов со временем спутниковых навигационных систем более 3 часов.

Разъем «Ethernet» предназначен для включения изделия в локальную сеть Ethernet. Разъем «RS232» предназначен для локального конфигурирования сервера через последовательный интерфейс стандарта RS-232.

Установка оборудования

К монтажу, наладке и техническому обслуживанию изделия допускаются лица, имеющие квалификационную группу по электробезопасности не ниже третьей, прошедшие курс обучения и получившие соответствующее удостоверение. Монтаж изделия должен производиться в помещениях промышленных предприятий, имеющих атмосферу, не содержащую химически активных и агрессивных паров и токопроводящей пыли, с содержанием пыли не более 3 мг/м, в местах, защищенных от прямого попадания солнечных лучей, воды. Типичным является размещение изделия в отапливаемом помещении в специальном шкафу. Корпус изделия предназначен для установки на DIN рейку. Антенна GPS/Глонасс размещается снаружи помещения. Изделие полностью готово к использованию по назначению по завершении монтажных и пусконаладочных работ. Монтажные и пусконаладочные работы могут производиться представителями предприятия-изготовителя, уполномоченными сервисными центрами и представителями Заказчика, прошедшими подготовку на предприятии-изготовителе. При внешнем осмотре изделия следует проверить:

• комплектность изделия в соответствии с разделом Комплектность;
• отсутствие видимых механических повреждений;
• чистоту гнезд, разъемов и клемм;
• состояние соединительных проводов, кабелей, переходников;
• состояния лакокрасочных покрытий и четкость маркировок;
• отсутствие отсоединившихся или плохо закрепленных модулей изделия (определяется визуально или на слух при изменении положения изделия).

Технические характеристики
